反沖排污過濾器

反沖排污過濾器

反沖排污過濾器

分享到:
湖南反沖排污過濾器
全國咨詢熱線:
18974988658

詳情介紹:

  反沖排污過濾器有手動式反沖排污過濾器、全自動排污過濾器及反洗過濾式電子除垢儀;

 反沖排污過濾器(手動式)

 1、正常工作狀態

  手動蝶閥開啟,即閥板平面與筒體軸線平行,(此時扳手亦與筒體軸線平行)排污閥關閉。此時水流從進口直接進入過濾網筒內部,經濾網過濾后由出口排出。

  2、反沖洗工作狀態
  手 動蝶閥關閉,即閥板平面與筒體軸線垂直,(此時扳手旋轉90度與筒體軸線垂直),開啟排污閥,此時水流從進口進入過濾網筒前端,因蝶閥關閉,水流被閥板擋住,只能從前端網孔進入濾筒外側,大部分從出口流出,而由于排污口打開,濾筒后段水排出后壓力降低,故一部分水又從過濾器后段的網孔反沖入網筒內,從而達 到從濾網外部沖洗粘附在網筒內壁上雜質的目的,雜質及污水從排污口排出。

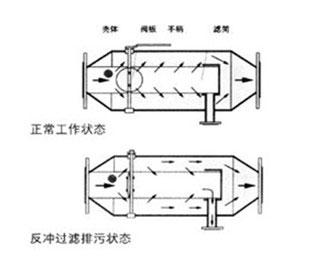

  工作原理圖


  技術規格表

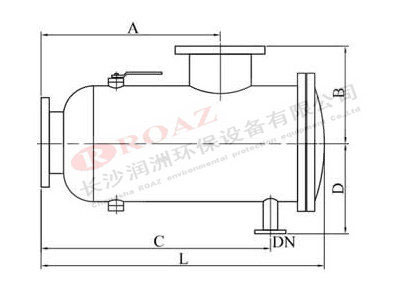

ROAZ—L(角通式)自動排污過濾器 單位
型號 L(mm) A(mm) B(mm) C(mm) D(mm) 排污口DN 流量(T/h)
ROAZ—L—40 450 230 80 226 90 15 12
ROAZ—L—50 550 285 90 244 100 15 19
ROAZ—L—65 550 285 100 270 120 20 28
ROAZ—L—80 610 300 120 310 140 25 50
ROAZ—L—100 660 330 160 365 180 32 80
ROAZ—L—125 800 400 190 440 200 40 125
ROAZ—L—150 900 580 220 520 230 50 160
ROAZ—L—200 1120 625 260 670 280 65 320
ROAZ—L—250 1150 650 310 830 330 80 490
ROAZ—L—300 1310 750 350 1000 380 100 710
ROAZ—L—350 1514 875 410 1180 450 125 970
ROAZ—L—400 1730 1000 470 1350 480 150 1260
ROAZ—L—450 1896 1125 510 1500 500 150 1600
ROAZ—L—500 2080 1250 550 1680 580 150 1970
ROAZ—L—600 2490 1500 650 2000 650 200 2850
ROAZ—L—700 2680 1600 680 2150 700 200 3880
ROAZ—L—800 2880 1750 700 2300 820 200 5080
ROAZ—L—900 3150 1850 800 2480 880 200 6410
ROAZ—L—1000 3370 2000 900 2675 920 250 9910

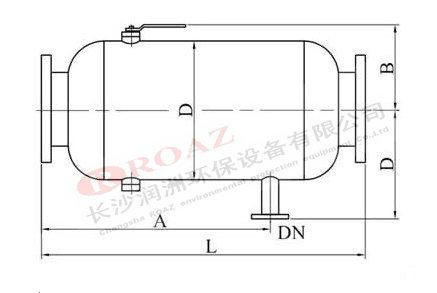

ROAZ—I(直通式)自動排污過濾器 單位
型號 L(mm) A(mm) B(mm) D(mm) 排污口DN 流量(T/h)
ROAZ—I—40 450 385 63 90 15 12
ROAZ—I—50 455 390 70 100 15 19
ROAZ—I—65 550 450 83 120 20 28
ROAZ—I—80 550 460 96 140 25 50
ROAZ—I—100 610 520 128 180 32 80
ROAZ—I—125 660 540 162 200 40 125
ROAZ—I—150 800 660 189 230 50 160
ROAZ—I—200 840 700 220 280 65 320
ROAZ—I—250 875 750 255 330 80 490
ROAZ—I—300 1050 780 294 380 100 710
ROAZ—I—350 1200 885 331 450 125 970
ROAZ—I—400 1400 1040 377 480 150 1260
ROAZ—I—450 1550 1145 420 500 150 1600
ROAZ—I—500 1700 1250 462 580 150 1970
ROAZ—I—600 2000 1460 537 650 200 2850
ROAZ—I—700 2280 1720 607 700 200 3880
ROAZ—I—800 2500 1900 685 820 200 5080
ROAZ—I—900 2800 2180 785 880 200 6410
ROAZ—I—1000 3120 2470 860 920 250 9910

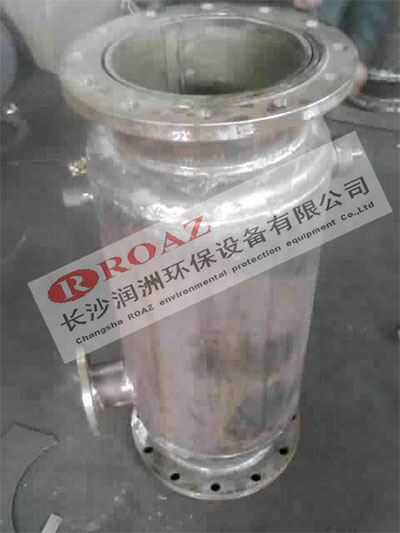

反沖排污過濾器現場生產圖片

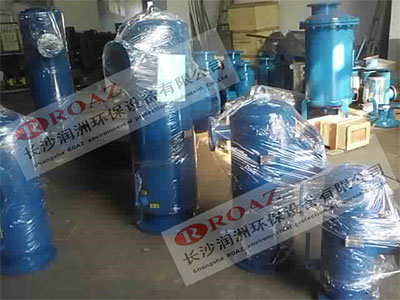

                                                               反沖排污過濾器發貨前

                        title

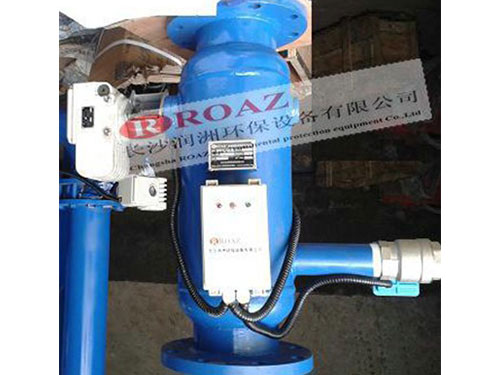

                                                                         自動式排污過濾器
