自清洗過濾器

自清洗過濾器

自清洗過濾器

分享到:
自清洗過濾器
全國咨詢熱線:
18974988658

詳情介紹:

  工作原理
  系列自清洗過濾器(習慣又稱電動刷式過濾器)是一種全自動電動清洗過濾器,過濾精度可達20微米。其主要結構是在過濾器濾網內安裝一套刷子,刷子由電機帶動旋轉,在過濾器 端蓋上安裝一個電磁排污閥。清洗時,來自壓差開關的信號傳給控制盤,控制盤打開排污閥同時啟動電機,帶動刷子旋轉刷掉污物雜質,在水力的作用下,通過排污閥排出過濾無需斷流。過濾和清洗水流從過濾器進口流人,經過濾網后從出口流出,當水流中的雜質顆粒不斷地在濾網的內表面堆積,使得過濾器的上下游壓差增大,當過濾器上下游(進出口)壓差達到預定值時(0.05 MPa),壓差開關便傳遞信號給控制盤,控制盤啟動電機帶動刷子旋轉刷掉濾網上的污物雜質。同時打開排污閥,污物排走。

水處理設備生產廠家,過濾器,一體化污水設備,湖南廢水處理

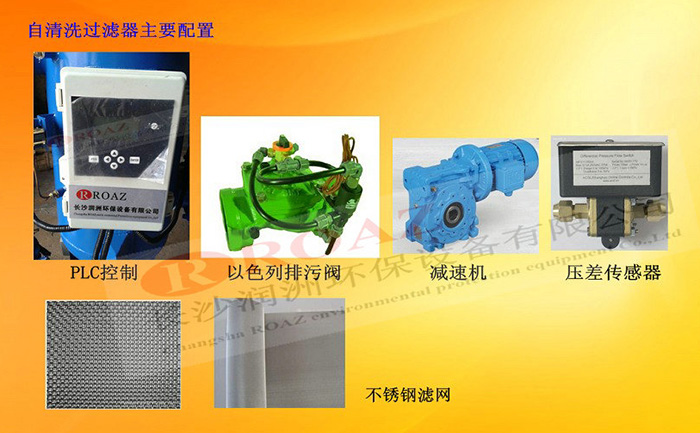

  設備配置說明

水處理設備生產廠家,過濾器,一體化污水設備,湖南廢水處理

  控制系統
  采用PLC或單片機自動控制。可根據壓差或定時控制反沖洗,并可手動清洗和選擇設計為連續清洗,發生故障時有警示信號或相應之動作。
  制造材質

  過濾器殼體:碳鋼環瀝青漆、環氧樹脂涂布(根據要求可用不銹鋼)。

  濾網:全不銹鋼
  清洗裝置:不銹鋼,尼龍,PVC。
  排污閥:鑄鐵、黃銅、不銹鋼。
  密封圈:合成橡膠,聚四氟乙烯。

  標準過濾等級
微米 3500 2500 1500 800 500 300 200 130 100
毫米 3.5 2.5 1.5 0.8 0.5 0.3 O.2 0.13 0.1
4 6 10 20 30 50 75 120 155


水處理設備生產廠家,過濾器,一體化污水設備,湖南廢水處理

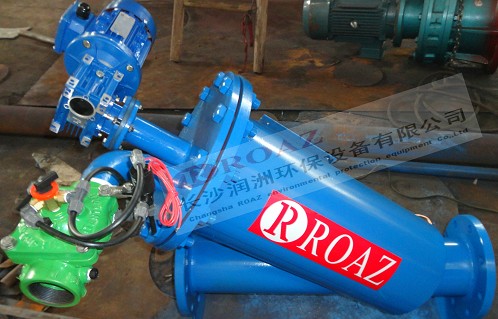

ROAZ-DS-Y型自清洗過濾器

  基本參數
  單臺流量: 80-1200m3/h,更大流量可由多個單機并聯。
  最小工作壓力: 0.2MPa
  最大工作壓力: 1.6MPa、2.5MPa、4.01\I1Pa
  最高工作溫度: 70℃
  過濾精度: 20-3500微米
  控制方式: 壓差、時間及手動
  清洗時間: 60秒
  清洗機構轉速: 14-20rpm
  清洗壓損: 0.01 MPa
  控制電壓: 交流220V
  額定操作電壓: 三相、220V, 380V, 50HZ

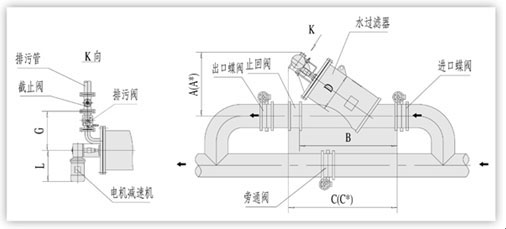

  安裝示圖


型號 管徑 (mm) 過濾流量 (m3/h) 過濾面積 (cm3) 排污閥DN (mm) 一次清洗 水量(L) 電機功率 (KW) 重量 (Kg) D (mm) A (mm) A (mm) B (mm) C (mm) C (mm) L (mm) G (mm)
ROAZ-DS-Y4 100 80 2750 40 150 0.18 71 273 555 1000 800 965 1500 300 320
ROAZ-DS-Y6 150 160 5780 40 150 0.18 102 273 800 1400 800 1350 2500 300 320
ROAZ-DS-Y8 200 300 5780 40 150 0.18 113 273 800 1400 800 1350 2500 300 320
ROAZ-DS-Y10 250 450 6000 50 200 0.37 260 426 690 1200 1250 1235 2000 340 430
ROAZ-DS-Y12 300 650 6000 50 200 0.37 265 426 705 1200 1250 1240 2000 340 430
ROAZ-DS-Y14 350 900 12000 80 500 0.55 550 630 960 2000 1600 1680 2800 365 550
ROAZ-DS-Y16 400 1200 12000 80 500 0.55 580 630 960 2000 1600 1680 2800 365 55

  技術參數及外觀尺
  注:A、C為打開過濾器所需最小尺寸

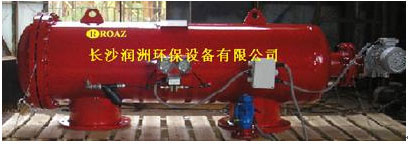

  ROAZ-DS-F型系列



  基本參數 單臺流量: 160-1200m3/h,更大流量可由多個單機并聯。
  最小工作壓力: 0.2MPa                    最大工作壓力: 1.6MPa、2.5MPa、
  最高工作溫度: 70℃                      過濾精度: 20-3500微米
  控制方式:壓差、時間及手動               清洗時間: 60秒
  清洗機構轉速: 14-20rpm                  清洗壓損
  控制電壓: 交流220V                     額定操作電壓: 三相,220V、380V,

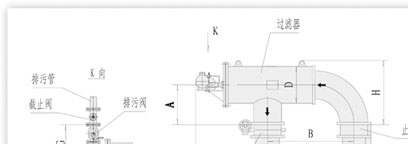

  安裝示圖



技術參數及外形尺寸

型號 管徑 (mm) 過濾流量 (m3/h) 過濾面積 (cm2) 排污閥DN (mm) 一次清洗水量(L) 電機功率 (KW) 重量 (Kg) D (mm) A (mm) B (mm) C (mm) C (mm) H (mm) L (mm) G (mm)
ROAZ-DS-F6 150 160 5780 40 150 0.18 94 273 234 800 1756 2800 445 300 320
ROAZ-DS-F8 200 300 5780 40 150 0.18 105 273 308 800 1856 2900 515 300 320
ROAZ-DS-F10 250 450 10000 50 200 0.37 255 426 385 1000 1960 3000 670 340 430
ROAZ-DS-F12 300 650 10000 50 200 0.37 260 426 462 1000 2060 3100 745 340 430
ROAZ-DS-F14 350 900 12000 80 500 0.55 550 630 537 1100 2270 3300 925 365 550
ROAZ-DS-F16 400 1200 12000 80 500 0.55 580 630 615 1100 2330 3400 1000 365 550

  注:C為打開過濾器所需最小尺寸
  ROAZ-DS-L型系列
  基本參數
  單臺流量: 300-2800m3/h,更大流量可由多個單機并聯。
  最小工作壓力: 0.2MPa             最大工作壓力: 1.6MPa、2.5MPa、4.0MPa
  最高工作溫度: 70℃              過濾精度: 20-3500微米
  控制方式: 壓差、時間及手動      清洗時間: 60秒
  清洗機構轉速: 14rpm             清洗壓損: 0.01 MPa
  控制電壓: 交流220V             額定操作電壓:三相、220V, 380V, 50HZ

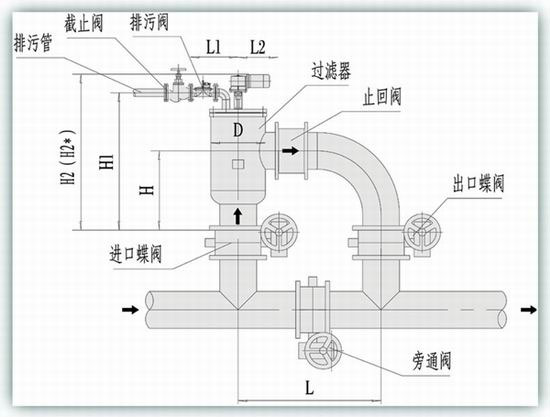

  安裝示圖


技術參數及外形尺寸
型號 管徑 (mm) 過濾 流量 (m3/h) 過濾 面積 (cm2) 排污 閥DN (mm) 一次清 洗水量 (L) 電機 功率 (KW) 重量 (Kg) D (mm) H (mm) H1 (mm) H2 (mm) H2 (mm) L1 (mm) L2 (mm) L (mm)
ROAZ-DS-L8 200 300 6000 50 200 0.37 228 426 670 1105 1335 2000 390 360 1000
ROAZ-DS-L10 250 450 6000 50 200 0.37 248 426 670 1105 1335 2000 390 360 1000
ROAZ-DS-L12 300 650 6000 50 200 0.37 257 426 670 1105 1335 2000 390 360 1000
ROAZ-DSL12 300 650 12000 50 200 0.55 500 630 900 1572 1800 2800 550 465 1200
ROAZ-DS-L14 350 900 12000 80 500 0.55 530 630 900 1572 1800 2800 550 465 1200
ROAZ-DS-L16 400 1200 12000 80 500 0.55 564 630 900 1572 1800 2800 550 465 1200
ROAZ-DS-L18 450 1500 18000 80 500 0.75 950 924 985 1728 1970 3000 660 662 1600
ROAZ-DS-L20 500 2000 18000 80 500 0.75 1000 924 985 1728 1970 3000 660 662 1600
ROAZ-DS-L24 600 2800 18000 80 500 0.75 1050 924 985 1728 1970 3000 660 662 1600


  注:H2為打開過濾器所需最小尺寸
  型系列ROAZ-DS-T型系列

  基本參數
  單臺流量: 3200-9300m3/h                最小工作壓力: 0.2MPa
  最大工作壓力: 1.0MPa、1.6MPa           最高工作溫度: 70℃
  過濾精度: 500-3500微米                 控制方式:壓差、時間及手動
  清洗時間: 60秒                         清洗機構轉速: 14rpm
  清洗壓損: 0.01 MPa                     控制電壓:交流220V
  額定操作電壓:三相、220V, 380V, 50HZ

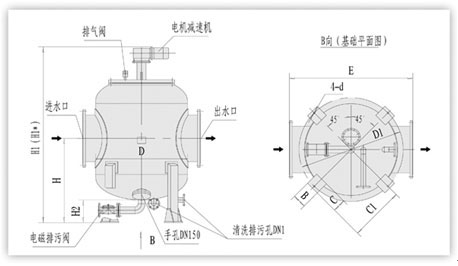

  外形圖

技術參數及外形尺寸
型號 管徑 mm 過濾 流量 m3/h 過濾面積 cm2 電磁排污閥DN1 mm 一次清洗水量L 清洗排污閥DN1 mm 電機功率 KW 重量 Kg D mm H mm H1 mm H1 mm H2 mm E mm D1 mm B mm C mm C1 mm D mm
ROAZ-DS-T28 700 3200 24000 100 750 65 1.1 2050 1428 1450 2980 4300 350 1800 1680 250 250 890 30
ROAZ-DS-T32 800 4200 30000 100 750 65 1.5 2960 1628 1550 3210 4600 350 2000 1920 280 280 1020 34
ROAZ-DS-T36 900 5300 39000 100 750 80 1.5 3800 1832 1750 3560 5200 400 2200 2140 300 300 1130 34
ROAZ-DS-T40 1000 6500 47000 150 1000 80 2.2 4720 2032 1850 3830 5600 400 2500 2340 300 300 1230 34
ROAZ-DS-T48 1200 9300 68000 150 1000 80 2.2 7250 2440 2150 4500 6600 400 3000 2760 360 360 1460 34
